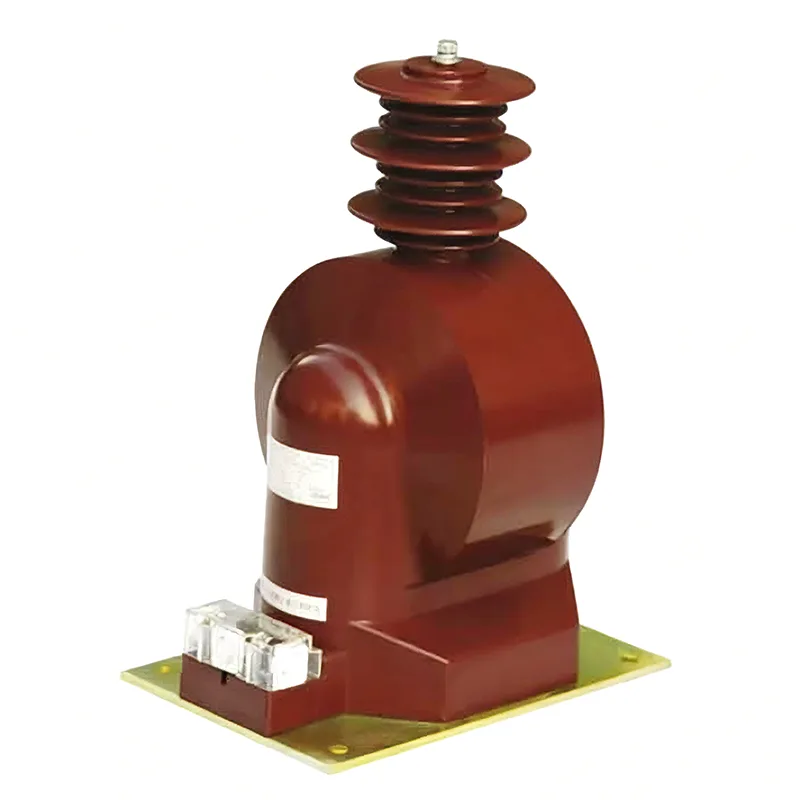

35 кВ кернеу трансформаторы

35 кВ жоғары сапалы кернеу трансформаторларын өндіруші ретінде Youbian таңдауда қиындықтар туындағанда немесе шешім қабылдамаған кезде біздің зауыттан кернеу трансформаторларын сатып алуды таңдай алады. Біз көп жылдық тәжірибесі, толық жабдықты және сіз үшін барлық мәселелерді шешетін команда бар өндірушіміз.

Кернеу трансформаторларының құрылымдық сипаттамалары қандай?

1) Майлы кернеу трансформаторы

Майлы кернеу трансформаторлары бір сатылы және сериялы бір сатылы түрлерге бөлінеді. Бір сатылы түрі 220 кВ және одан төмен кернеу деңгейлері үшін пайдаланылуы мүмкін, ал сериялық түрі 66 кВ және одан жоғары барлық кернеу деңгейлері үшін пайдаланылуы мүмкін. Бір сатылы типтегі бастапқы және қайталама орамдар жалпы темір өзекке оралған, оқшаулау разрядсыз, энергияны түрлендіру магниттік муфта арқылы жүзеге асырылады. Каскадты түрі жоғарыдан төмен қарай реттелген және жоғары кернеу мен жерге жалғанған орамаларының жартысы бар бір темір өзекке жиналған бірдей айналымдар саны бар бірнеше бастапқы орамдардан тұрады.

2) SF6 газ оқшауланған кернеу трансформаторы

SF6 газ оқшауланған кернеу трансформаторы корпустан, оқшаулағыш гильзадан, темір өзекшеден, бастапқы және қайталама орамалардан және орнату керек-жарақтарынан тұрады. Бастапқы орам әдетте пагода тәрізді қабатты орамды қабылдайды және деңгейлі түрде оралады. Екінші реттік орама - бұл темір өзекке тығыз оралған, әдетте бір фазалы екі бағаналы ламинатталған темір өзек болып табылатын қабатты орам. SF6 газ оқшауланған кернеу трансформаторларын ГАЖ-мен сәйкестендіруге болады немесе тәуелсіз SF6 газ оқшауланған кернеу трансформаторлары ретінде пайдалануға болады.

Кернеу трансформаторлары үшін сымдарды қосу әдістері қандай?

1) Бір фазалы сымдар желіде кернеудің немесе синхронизацияның жоқтығын анықтау үшін жердегі жоғары ток жүйелерінде жиі қолданылады. Кез келген фазаны қосуға болады, бірақ басқа критерий шина кернеуінің сәйкес фазасын пайдалану болып табылады.

2) Кернеудің екі фазасы арасында қосылған кернеу трансформаторы негізінен желіде кернеудің жоқтығын немесе синхронды екенін анықтау үшін шағын ток жерге тұйықтау жүйелерінде қолданылады, өйткені шағын жерге қосу тогы жүйелері бір фазалы жерге қосуға мүмкіндік береді. Тек бір фазалы жерге кернеу трансформаторы пайдаланылса, кернеу трансформаторы дәл жерге қосу фазасында болса және сол фазаның өлшенген жердегі кернеуі нөлге тең болса, желіде кернеудің жоқтығын тексеру мүмкін емес. Қате бағаланса, ол синхронды емес жабуды тудыруы мүмкін

Ток трансформаторларының электр сымдарында мыналарды ескеру қажет

1) 35 кВ кернеу трансформаторының екінші жағы пайдалану кезінде ашық тізбекте болмауы керек. Қолдану кезінде аспаптарды немесе релелерді бөлшектегенде, қосалқы жағы алдын ала қысқа тұйықталу керек. Орнату кезінде сым сенімді болуы керек және екінші жағынан сақтандырғыштарды орнатуға жол берілмейді;

2) Екінші жағының бір ұшы жерге тұйықталған болуы керек. Бастапқы және қайталама жақтағы оқшаулаудың зақымдалуын болдырмаңыз және жеке және жабдықтың қауіпсіздігіне қауіп төндіретін жоғары кернеудің екінші жағына түсуіне жол бермеңіз;

3) Сымдарды қосқанда полярлыққа назар аударыңыз. Ток трансформаторының бірінші және екінші жағындағы полярлық терминалдар әріптермен белгіленген.

4) Тізбекте біріншілік жағы тізбектей, ал екінші реттік релесі немесе өлшеу құралы тізбектей жалғанған.

Қытай 35 кВ кернеу трансформаторын жеткізуші, өндіруші - зауыттың тікелей бағасы - Dahu Electric
