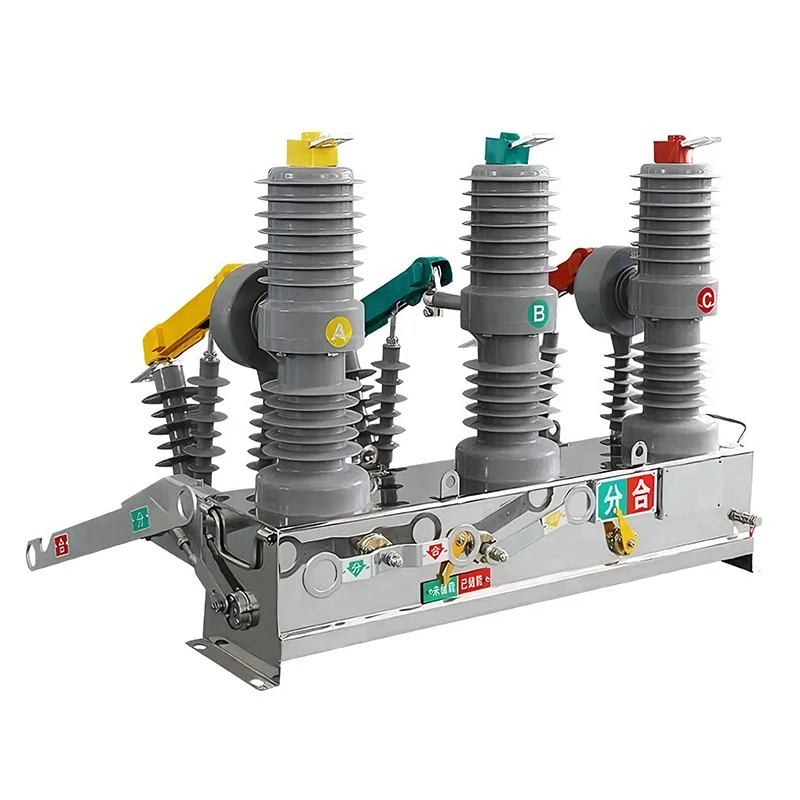

Youbian-да біздің дизайн 11 кВ электр желісінің өнімділік талаптарын жан-жақты қамтитын және оңтайландыратын 11 кВ вакуумдық ажыратқыштың 12 кВ номиналды стандартына негізделген. Ескі технологиялардан айырмашылығы, бұл автоматты ажыратқыштар доғаларды сөндіру үшін жоғары вакуумдық ортаға сүйенеді, осылайша электр желісін тұрақтандырады және персонал қауіпсіздігін қамтамасыз етеді.
11 Кв вакуумдық сөндіргіштегі «вакуум» вакуумдық доға сөндіргіш камерасының (әдетте вакуумдық бөтелке деп аталады) ішіндегі ортаға қатысты. Бұл жүйенің өзегі. Ауамен немесе маймен салыстырғанда жоғары диэлектрлік беріктігінің (оқшаулау қабілеті) арқасында вакуум кішірек контакт саңылауларына қол жеткізе алады және жоғары кернеулерге төтеп бере алады.
Біздің 11 Кв вакуумдық ажыратқыш жұмыс істеп тұрғанда, контактілердің бөлінуі тұрақты тығыздалған вакуумдық камераның ішінде орын алады. Газ молекулаларының болмауына байланысты доғаны ұстап тұру үшін дерлік ештеңе жоқ, осылайша ақауларды жылдам оқшаулауға қол жеткізіледі.
Біздің жабдықтың доғаны сөндіру процесі дәл және лезде. Міне, оның жұмыс принципін жүзеге асыру үшін біздің дизайн:
1. Контактілерді ажырату: ақау анықталғанда, контактілер бөлінеді.
2. Металл буының доғасы: жанасатын материалдағы металл буының әсерінен доға қысқа уақытқа пайда болады.
3. Жылдам диффузия: вакуумдық ортаның әсерінен металл буы өте жылдам жылдамдықпен кеңейіп, таралады.
4. Нөлдік қиылысатын автоматты ажыратқыш: Ток нөлді бірінші рет кесіп өткенде, кернеу көтеріліп, доғаны қайта тұтандыратын жылдамдыққа қарағанда, диэлектрлік беріктіктің жылдам қалпына келу жылдамдығына байланысты доға сөнеді.
Біз вакуумдық технологияға ауысуды қолдаймыз, себебі ол ескі үлгідегі мұнай немесе газ ажыратқыштарымен байланысты қоршаған ортаны қорғау және техникалық қызмет көрсету жауапкершілігін жояды. Төменде неге экологиялық таза автоматты ажыратқыштар заманауи инфрақұрылым үшін жақсы таңдау екенін салыстырады.
Доғаны сөндіру қабілеті: орташа/жоғары вакуумды (тығыздалған) май немесе сығылған ауа
Техникалық қызмет көрсету: өте сирек (өмір бойы тығыздау) жоғары (майды ауыстыру, контактілерді тазалау)
Өрт қаупі: жоқ (майсыз және SF6 жоқ) Жоғары (мұнаймен тұтанғыш)
Қызмет мерзімі: Ұзақ (20-30 жыл) Қысқа (пайдалану кезінде ескіру)
Өлшемі: ықшам модульдік/көлемді
Қоршаған ортаға әсері: Қоршаған ортаны қорғау/Мұнайдың ағу қаупі немесе SF6 шығарындылары
Вакуумдық технологияны қолдана отырып, біздің 11 Кв вакуумдық ажыратқышымыз қауіпсіз ғана емес, сонымен қатар жабдықтың бүкіл қызмет ету циклі бойына пайдалану шығындарын айтарлықтай азайтады.
Бұл құрылғылар 11кВ электрмен жабдықтау желісінде орналастырылғанымен, қажетті қауіпсіздік шегін қамтамасыз ету үшін 11кВ вакуумдық ажыратқыштың номиналды кернеуі 12кВ құрайды. Номиналды үздіксіз ток сөндіргіш қалыпты жұмыс кезінде төтеп бере алатын жүктеме сыйымдылығын анықтайды. Арнайы жүктеме талаптарын қанағаттандыру үшін икемді конфигурацияларды ұсынамыз:
Номиналды ток 630A: стандартты тарату фидерлері мен шағын өнеркәсіптік жүктемелерге жарамды.
1250A - 1600A: Негізгі кіріс желілері мен ауыр өнеркәсіп машиналары үшін арнайы жасалған.
Теңшеу: Арнайы коммутациялық құрылғылардың конфигурацияларына негізделген жоғары номиналды мәндер қамтамасыз етілуі мүмкін.
Ақауларды қауіпсіз ажырату кез келген вакуумдық ажыратқыштың ең маңызды функциясы болып табылады. Біздің 11 Кв вакуумдық ажыратқыштың 20кА-дан 31,5 кА-ға дейінгі қысқа тұйықталу қабілетіне ие, бұл төменгі ағындағы жабдыққа зақым келтірместен үлкен ақаулық токтарды лезде жою мүмкіндігін қамтамасыз етеді.
Біз әлемдік өндіріс стандарттарын қатаң ұстанамыз. Әрбір қондырғы IEC 62271-100 стандартына сәйкес келетін вакуумдық ажыратқышпен (VCB) жабдықталған, бұл сүңгуірлер арасындағы өнімділіктегі үйлесімділікті қамтамасыз етеді.
