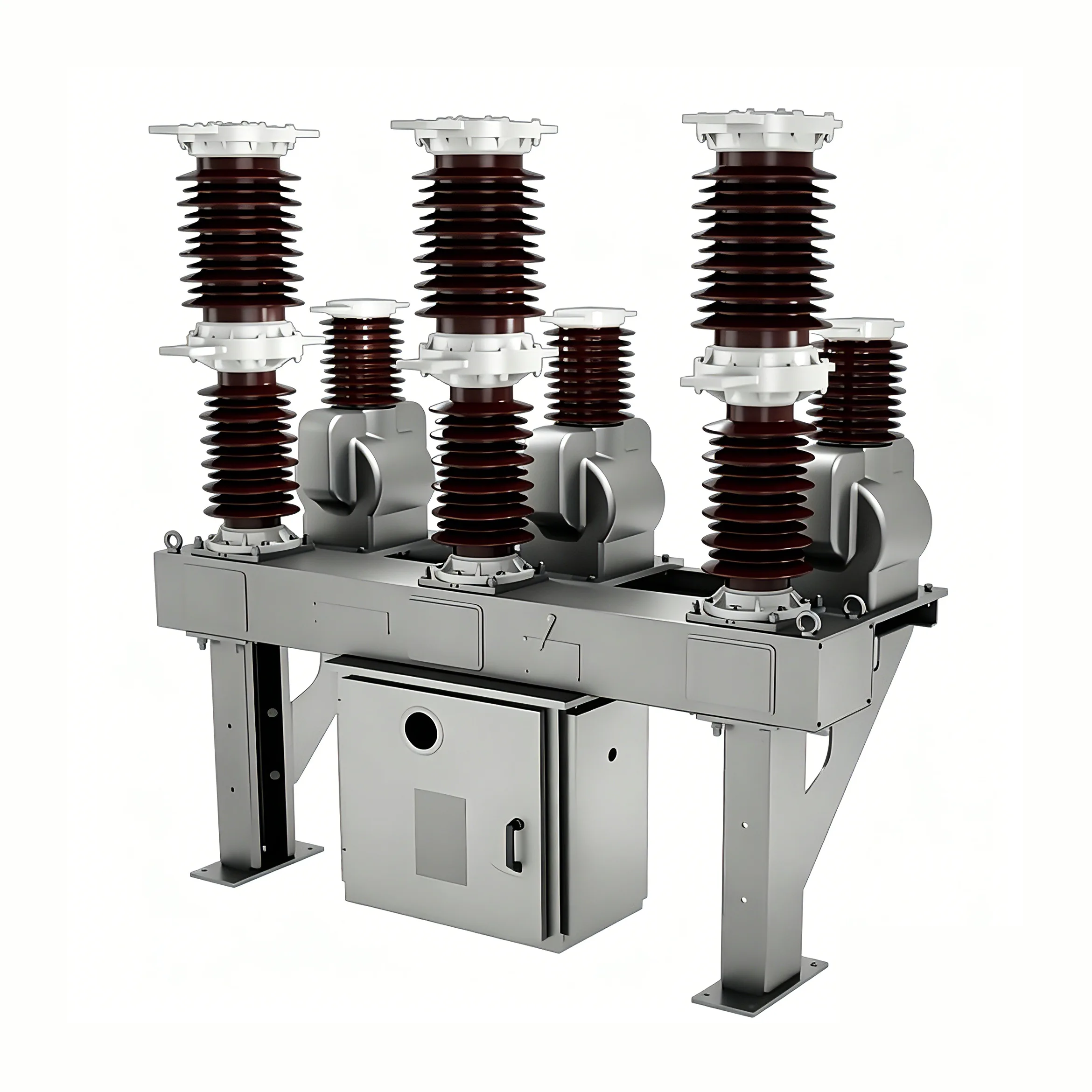

40,5кв қосқыш қайта жабу

40,5 кв ауыстырып-қосқыш (бұдан әрі – «сөндіргіш») – алдыңғы қатарлы шетелдік технологияны енгізу және оны Қытайдың электр энергетикасының сипаттамаларымен біріктіру арқылы Youbian әзірлеген сыртқы вакуумдық ажыратқыштың жаңа буыны. Негізінен қалалық және ауылдық электр желілерінде 10-35кВ сыртқы тарату жүйелері үшін қолданылады. Жүктеме тогын, шамадан тыс жүктеме тогын және қысқа тұйықталу тогын қолданумен бірге оны басқа ұқсас жағдайларда да қолдануға болады.

жұмыс ортасы

Қоршаған орта температурасы: -40 ℃ - 85 ℃

Тәуліктік температура айырмашылығы: 25 ℃

Биіктігі: ≤ 2000м

Желдің жылдамдығы 35 м/с аспайды

Қалыпты қарқынды діріл жоқ

Күшті коррозиялық газдар немесе орталар (қышқылдар, сілтілер, тұнбалар және т.б.) жоқ.

Ластану деңгейі: IV

Зарядтау температурасы: -40 ℃ - 85 ℃

Ерекше өзгешеліктері

40,5 кв ауыстырып-қосқыш - магниттік жетекпен, қосу/өшіру құрылғысымен (RCWE типті ACR қолмен жабу құрылғысы жоқ), 3 ток сенсорымен, 3-ке дейін кернеу датчигімен және қорғаныс қисығы (бағдарламаланатын), үйлестіру логикасы (бағдарламаланатын), үйлестіру логикасы, бағдарламалық қамтамасыз ету, бағдарламалық құралды басқару, бағдарламалық қамтамасыз ету қолданбасы сияқты басқа да функциялармен жабдықталған, ANSI/IEC стандарттарына сәйкес жақсартылған дизайн өнімі. т.б. және RWK352 контроллерін пайдаланады.

40,5 кв ауыстырып-қосқышы силикон резеңкемен қапталған қатты оқшауланған қайта жабу құрылғысы болып табылады және SF6 газ тығыздағышын пайдаланбайды. Бұл қайта жабушы 42кВ, BIL200kV деңгейіне дейінгі жүйелерге жарамды, жоғары сырғымалы қашықтыққа және жоғары оқшаулау деңгейіне ие.

40,5 кВ қосқыш қайта жабу үш фазалы айнымалы ток 50/60 Гц үшін арналған, номиналды кернеуі 40,5 кВ және сыртқы жоғары вольтты тарату құрылғылары үшін жарамды. Негізінен қалалық және ауылдық электр желілерінде, қосалқы станцияларда және өнеркәсіптік және тау-кен кәсіпорындарының тарату жүйелерінде, жүктеме тогын, шамадан тыс жүктеме тогын және қысқа тұйықталу тогын бұзу үшін қолданылады. Вакуумдық ажыратқыштардың ерекше өнімділігіне байланысты олар жиі жұмыс істеуді және майсыз модификацияны қажет ететін қолданбалар үшін өте қолайлы.

Ажыратқыштың бұл моделі бір фазалы ақаулар үш фазалы қысқа тұйықталуды тудырмайтынын қамтамасыз ету үшін үш фазалы бөлінген полюс құрылымын қабылдайды. Вакуумдық доғалық сөндіру камерасы конденсациядан туындаған қысқа тұйықталу ақауларының қаупін жоя отырып, әрбір фазаның оқшаулағыш гильзаларының ішінде орналасқан. 40,5 кВ ажыратқыштың сыртқы оқшаулауы сырттан әкелінетін эпоксидті шайырдан немесе силиконды резеңке материалдан жасалған, ол тамаша гидрофобты және ластанудан қорғайды, бұл оны ауа-райына төзімділігі жоғары және қатал жұмыс жағдайлары бар сыртқы орталарға қолайлы етеді. Ажыратқыштың ықшам жалпы құрылымы бар, шағын аумақты алып жатыр, салмағы жеңіл, орнату оңай. Қораптың іші трансформаторлық маймен толтырылған, бірақ құрамында майсыз трансформация және қоршаған ортаны қорғау талаптарына сәйкес келетін күкіртті гексафторидті газ жоқ.

Өнім стандарттары

Бұл автоматты ажыратқыш келесі стандарттарға сәйкес келеді: GB1984: Жоғары вольтты ажыратқыштар; GB/T11022: Жоғары вольтты тарату құрылғылары мен басқару жабдығына қойылатын жалпы техникалық талаптар; JB3855:3,6~40,5кВ сыртқы айнымалы ток жоғары вольтты вакуумдық ажыратқыш DL/T403:12~40. 5кВ айнымалы ток жоғары вольтты вакуумдық ажыратқыштарға тапсырыс беруге арналған техникалық сипаттамалар IEC56: айнымалы ток жоғары вольтты ажыратқыштар
