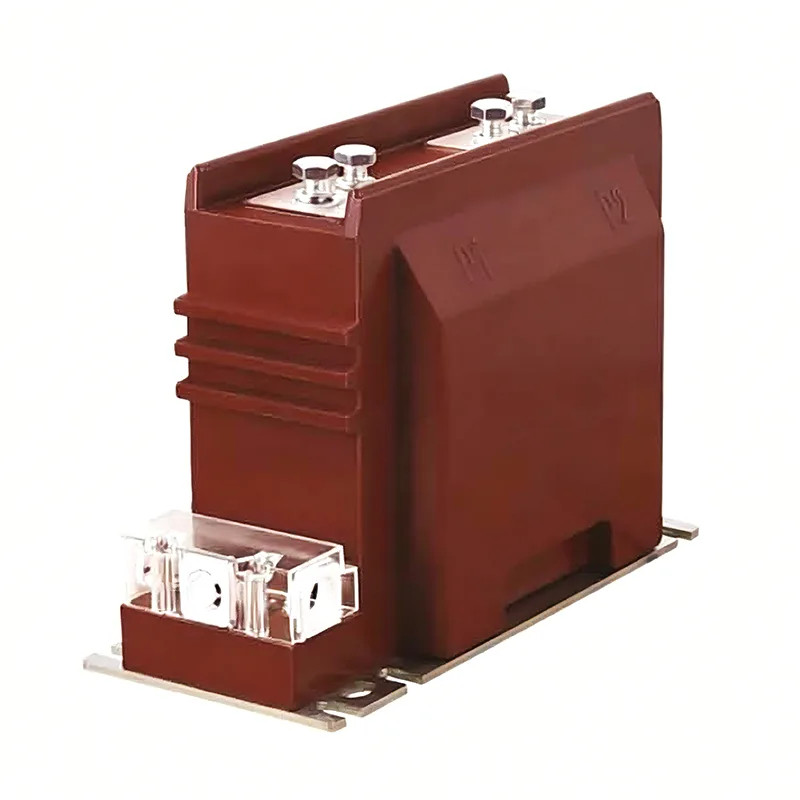

Ток трансформаторының сипаттамалары.

A ток трансформаторыэлектромагниттік индукция принципі бойынша жұмыс істейтін электрлік құрылғы болып табылады. Ол негізінен өлшеуді, қорғауды және бақылауды жеңілдету үшін қуат жүйесіндегі үлкен токты пропорцияда азырақ токқа түрлендіру үшін қолданылады.

1. Жұмыс принципі және құрылымдық ерекшеліктері

Электромагниттік индукция принципі: Ток трансформаторы өлшенетін тізбектегі бастапқы ораманы (аз айналымдармен) тізбектей қосады, ал екінші реттік ораманы (көп бұрылыстармен) токтың пропорционалды түрлендіруіне қол жеткізу үшін өлшеу немесе қорғау жабдығына қосылады.

Шамамен қысқа тұйықталу күйі: Екінші жағы әдетте төмен кедергісі бар аспаптарға немесе релелерге қосылады және ток берудің дәлдігін қамтамасыз ету үшін қысқа тұйықталуға жақын күйде жұмыс істейді.

2. Электрлік оқшаулау және қауіпсіздік

Жоғары вольтты оқшаулау: жоғары вольтты жүйелер операторлар мен жабдықты зақымданудан қорғау үшін трансформаторлар арқылы өлшеу құралдарынан оқшауланады.

Қосалқы жағы ашық тұйықталмауы керек: егер қосалқы жағы ашық болса, ол жабдықты зақымдауы немесе жеке қауіпсіздікке қауіп төндіретін жоғары кернеу қаупін тудырады. Сондықтан қайталама тізбектің әрқашан жабық болуын қамтамасыз ету қажет.

3. Өлшеу және қорғау функциялары

Өлшеуге арналған электр тогының трансформаторы: қалыпты ток диапазонында дәл өлшеу үшін қолданылады. Жалпы дәлдік бағалары 0,2, 0,5 және 1 деңгейді және т.б.

Қорғаушы ток трансформаторы: 5P және 10P деңгейлері сияқты ақаулық жағдайында ақаулық ток туралы ақпаратты жоғары дәлдік шекті коэффициентімен және қанықтыруға қарсы мүмкіндігімен қамтамасыз етеді.

4. Жіктелуі және түрінің әртүрлілігі

Функциясы бойынша: екі категорияға бөлінеді: өлшеу түрі және қорғау түрі.

Оқшаулау ортасы бойынша: құрғақ түрі, құйма түрі, майлы түрі және газ оқшаулағыш түрі.

Орнату әдісі бойынша: өтпелі типті, тірек типті, жең типті және шиналық типті.
