10 КВ ток трансформаторы

Неліктен Юбианның берік 10 кВ ток трансформаторы тарату жүйесінің «көзі» болып табылады? Өйткені 10кВ тарату жүйесінде ток трансформаторлары электр желісінің қауіпсіздігін және дәл өлшеуін қамтамасыз ететін негізгі жабдық болып табылады. Олар электр жүйесінің «көздері» сияқты, жоғары кернеу мен үлкен токты пропорционалды түрде төмен кернеуге және аз токқа түрлендіреді, өлшеу, қорғау және бақылау үшін тұрақты сигналдар береді.

Сізді қиын таңдау, тұрақсыз сапа және кешіктірілген жеткізу мазалайды ма? Сізге 10кВ тарату құрылғыларымен және сақиналы негізгі блокпен үйлесімді және есептеу және қорғау талаптарына сәйкес келетін ток трансформаторы қажет пе? Youbian компаниясының 10 кВ ток трансформаторын қараңыз, ол сіздің үміттеріңізге сәйкес келеді.

Өнімнің негізгі кіріспесі

2.1 Өнімнің анықтамасы және негізгі рөлі

10 кВ ток трансформаторы (КТ) - электромагниттік трансформатор түріне жататын, 10 кВ кернеу деңгейіне жарамды жоғары вольтты ток түрлендіру жабдығы. Оның негізгі функциясы жоғары вольтты жақтағы жоғары токтарды (мысалы, 100А, 200А, 600А және т.б.) тұрақты түрлендіру коэффициенті бойынша стандартты 5А немесе 1А екінші реттік токтарға түрлендіру, жоғары вольтты жүйелер мен төмен вольтты жүйелер арасындағы электрлік оқшаулауға қол жеткізу, энергияны дәл өлшеу және қорғауды қамтамасыз ету, электр энергиясын бақылау және қорғауды қамтамасыз ету.

2.2 Өнімнің құрылымы және техникалық ерекшеліктері

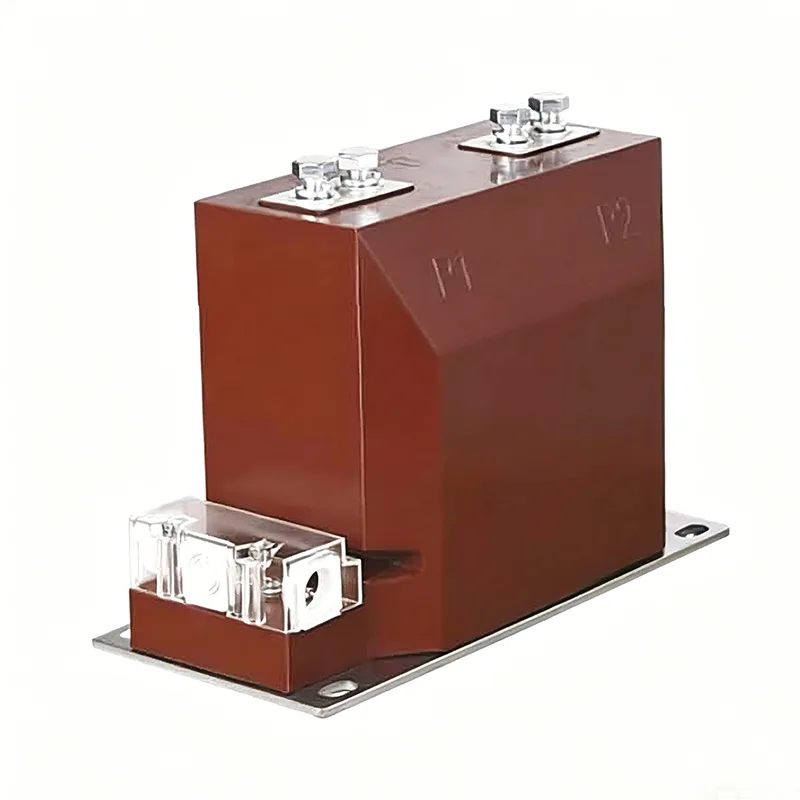

Бұл 10 кВ ток трансформаторы негізгі корпус ретінде қоңыр эпоксидті шайыр қабығы бар эпоксидті шайырдың толығымен жабық құйма оқшаулағыш құрылымын қабылдайды. Бастапқы орамның P1/P2 терминалдары мыс жолақтармен шығарылады, ал қайталама орам мөлдір қосқыш қорап арқылы шығарылады. Астыңғы жағы тот баспайтын болаттан жасалған бекіту тақтасымен жабдықталған, ол стандартты тарату құрылғыларының орнату өлшеміне сәйкес келеді.

Толығымен құйылған құрылым майсыз, ауа саңылаулары жоқ, ылғалға төзімді, ластануға қарсы және жарылысқа төзімді және күнделікті техникалық қызмет көрсетуді қажет етпей -40 ℃ мен + 40 ℃ аралығындағы қатал ортада тұрақты жұмыс істей алады;

Youbian өлшеу үшін 0,2S және 0,5, қорғау үшін 5P10 және 10P10 сияқты бірнеше дәлдік деңгейлерін қолдайды, әртүрлі сценарийлердің өлшеу және қорғау қажеттіліктерін қанағаттандырады;

5/5~3000/5А сияқты әртүрлі коэффициенттерді теңшей алады, 10кВ тарату жүйелерінің әртүрлі ағымдағы сипаттамаларына сәйкес келеді;

Темір өзегі жоғары сапалы кремний болат парақтардан жасалған және орамның орналасуы ақылға қонымды, қалдық магнетизмнің әсерін тиімді төмендетеді және жоғары ток әсерінен өлшеу дәлдігін қамтамасыз етеді;

Біріктірілген құрылымдық дизайн, ықшам өлшем, 10кВ тарату құрылғысында, сақиналы негізгі блокта және қорап типті қосалқы станцияда тікелей орнатылған, шкаф кеңістігін үнемдейді.

Өнімнің негізгі артықшылықтары

Темір өзек материалдарын таңдаудан бастап эпоксидті шайыр құюға дейін 10 кВ қорғаныс ток трансформаторларының әрбір процесі GB 1208-2006 «Ток трансформаторлары» ұлттық стандартын қатаң сақтайды. Зауыттан шығар алдында біліктілігі жоқ өнімдердің зауыттан шығуына жол бермеу үшін трансформация коэффициентінің қателігі, бұрыш қателігі, оқшаулау кернеуіне, температураның көтерілуіне және басқа да кешенді сынақтардың 100% орындалады;

Жоғары биіктік, жоғары ылғалдылық және жоғары ток сияқты ерекше жұмыс жағдайлары үшін арнайы оқшаулау деңгейлерін, трансформация коэффициенттерін және орнату өлшемдерін тұтынушылардың жеке қажеттіліктерін қанағаттандыру үшін теңшеуге болады;

10 кВ ток трансформаторы жоғары сапалы эпоксидті шайырдан және импорттық кремний болаттан жасалған, қартаюға және тәжге төзімді, қызмет ету мерзімі 30 жылдан астам және өмір бойы бір реттік орнатудың пайдасын көре алады;

Екінші реттік орама электр жүйесінің қауіпсіздік ережелеріне сәйкес жоғары кернеудің жабдыққа және персоналдың қауіпсіздігіне қауіп төндірмеу үшін ашық тізбек қорғанысымен жасалған.

Қолданба

10кВ қосалқы станциялардың, тарату бөлмелерінің және қорап типті қосалқы станциялардың энергияны есепке алу электр энергиясы бойынша есеп айырысулардың нақты деректерін қамтамасыз етеді;

10кВ тарату құрылғылары мен сақиналы негізгі блоктың шамадан тыс токтан қорғанысы, жылдам үзіліс қорғанысы және дифференциалды қорғанысы электр желісінің ақаулары кезінде жылдам өшіруді қамтамасыз етеді;

Тарату желісін автоматтандыру жүйесі және смарт желі ток мониторингі арқылы электр желісінің жұмысының күйін нақты уақыт режимінде бақылау;

Зауыттардағы, шахталардағы және деректер орталықтарындағы 10 кВ электр қуатын тарату жүйесі өнеркәсіптік өндіріс электр энергиясының қауіпсіздігін қамтамасыз етеді;

Фотоэлектр станцияларының және жел энергетикасы жобаларының 10 кВ желіге қосылған жүйесі жаңа энергия өндірудің ерекше жұмыс жағдайларына жарамды.

Компанияның күші және ынтымақтастық жағдайлары: Күш сапаны қалыптастырады, қызмет сенімге ие болады

Zhejiang Dahu Electric Co., Ltd - бұл Қытайдағы трансформаторларды зерттеу және әзірлеу, өндіру және сату бойынша кәсіби кәсіпорын. Ол Қытайдағы электр құрылғыларының астанасы ретінде белгілі, Чжэцзян провинциясының Юэцин қаласында, Сяньян өнеркәсіптік аймағында орналасқан, ыңғайлы тасымалдау және толық өнеркәсіптік қолдау нысандары бар. Компания 10кВ және 35кВ кернеу деңгейлері бар ток трансформаторлары мен кернеу трансформаторларын өндіруге бағытталған. Онда эпоксидті шайыр құю ​​өндірісінің жетілдірілген желілері және Қытайда кешенді сынақ зертханасы бар. Ол ISO9001 сапа менеджменті жүйесін және ISO14001 қоршаған ортаны басқару жүйесін құрды. Оның өнімдері ұлттық беделді мекемелердің сынақтарынан және сертификаттауынан өтті және Оңтүстік-Шығыс Азия, Таяу Шығыс және Африка сияқты көптеген елдер мен аймақтарға экспортталады.

Компания әрқашан «технология жетекші, адамдарға бағдарланған» бизнес философиясын ұстанады, өнім сапасын кәсіпорынның өмірі ретінде қабылдайды, үздіксіз зерттеулер мен әзірлемелерге инвестициялайды, өнімнің өнімділігін үздіксіз оңтайландырады және тұтынушыларға үнемді электр жабдықтарының шешімдерін ұсынады.
