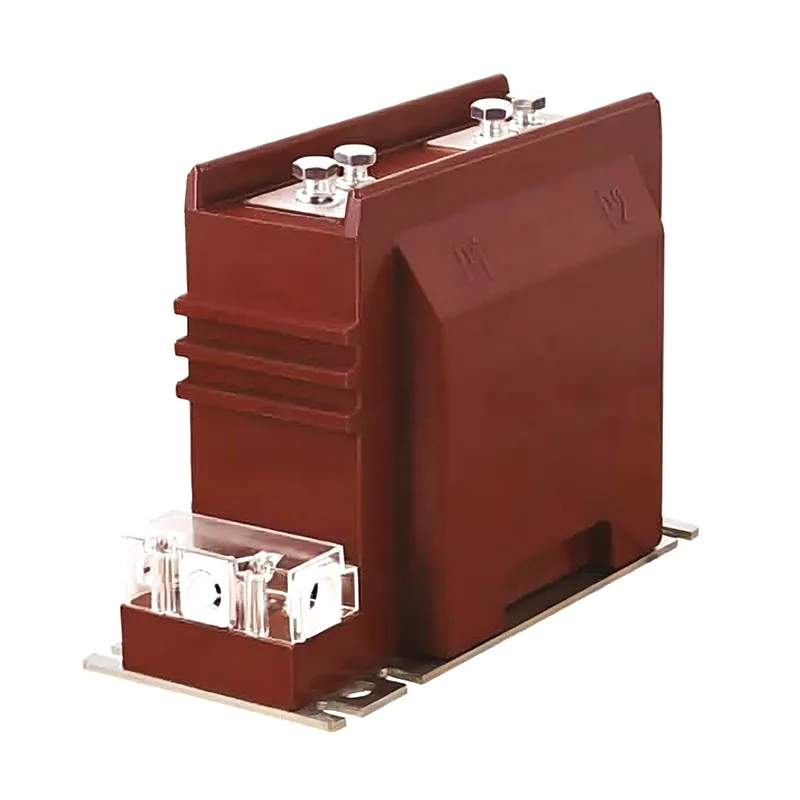

Youbian компаниясының жоғары сапалы 11 Кв ток трансформаторы ток түрлендіруде және электрлік оқшаулауда рөл атқарады. Электр энергиясын өндіру, түрлендіру, беру, тарату және тұтыну желілеріндегі ток бірнеше амперден ондаған мың амперге дейін өзгереді. Өлшеудің, қорғаудың және бақылаудың ыңғайлылығы үшін салыстырмалы түрде біркелкі токқа түрлендіру қажет. Сонымен қатар, желідегі кернеу негізінен жоғары, ал тікелей өлшеу өте қауіпті. Dahu Electric ең жаңа, ең көп сатылатын, қолжетімді және жоғары сапалы 11 кВ ток трансформаторларын сатып алу үшін сізді біздің зауытқа шақырады. Біз сіздермен жұмыс істеуді асыға күтеміз.
Бірінші әріп: L - ток трансформаторы
Екінші әріп: A - қабырға стилі арқылы; Z-тірек түрі; M-шиналық түрі; D - бір айналымды түрі; V – төңкерілген құрылым; J - нөлдік реттілік
Жерге қосуды анықтау мақсатында; W - ластануға қарсы; R - жалаңаш орама түрі
Үшінші әріп: Z - эпоксидті шайыр құю түрі; C - керамикалық оқшаулау; Q - газды оқшауланған орта; W - микрокомпьютерді қорғау үшін арнайы
Төртінші әріп: B - қорғаныс деңгейімен; C - дифференциалды қорғаныс; D-D деңгейі; Q - Жетілдірілген түрі; J - Жетілдірілген ZG
Бесінші сан: Кернеу деңгейі өнімнің сериялық нөмірі
Таңдау негізі
номиналды кернеу
Ток трансформаторының номиналды кернеуі орнату нүктесі желісінің номиналды кернеуінен жоғары болуы керек.
Әр адам жүктеме негізінде ағымдағы IC есептеуі және ток трансформаторының қатынасын таңдауы керек. Ток трансформаторларының бастапқы жағының номиналды ток қатынасы үшін әртүрлі сипаттамалар бар (мысалы, 20, 30, 40, 50, 75, 100, 150, 2 × а/С) және екінші жағының номиналды тогы әдетте 1А немесе 5А. Олардың ішінде 2 × a/C бір өнім үшін екі ток қатынасы бар екенін көрсетеді, оған өнімнің қосылатын бөліктерінің сым әдісін өзгерту арқылы қол жеткізуге болады. Тізбектей қосқанда ток қатынасы а/с, ал параллель қосылғанда ток қатынасы 2 × а/С болады. Тұтастай алғанда, ток трансформаторларын өлшеу үшін токты түрлендіру коэффициентін таңдау олардың номиналды тогы I1n желідегі жүктеме тоғынан (яғни, есептелген IC) кем болмауын қамтамасыз етуі керек. Егер желідегі жүктемені есептеу тогы 350А болса, ток трансформаторының конверсиялық коэффициентін 400/5 ретінде таңдау керек. Қорғау үшін пайдаланылатын 11 Кв ток трансформаторының дәлдік талаптарын қамтамасыз ету үшін түрлендіру коэффициентін үлкенірек етіп таңдауға болады.
Дәлдік деңгейін таңдау принципі: Есепке алу және есептеу үшін қолданылатын ток трансформаторының дәлдік деңгейі 0,5 деңгейден төмен болмауы керек; Әрбір кіріс және шығыс тізбектегі жүктеме тоғының шамасын бақылау үшін қолданылатын амперметр 1,0-3,0 деңгейлі ток трансформаторларын қолдануы керек. Дәлдік қателігі көрсетілген мәннен аспауын қамтамасыз ету үшін тоқ трансформаторының қайталама жүктемесі (вольт ампер) жалпы тексеріледі, ал трансформатордың қайталама жүктемесі S2 номиналды жүктемеден үлкен емес S2n, осылайша таңдалған дәлдікке кепілдік беріледі. Дәлдігін тексеру формуласы: S2 ≤ S2n.
