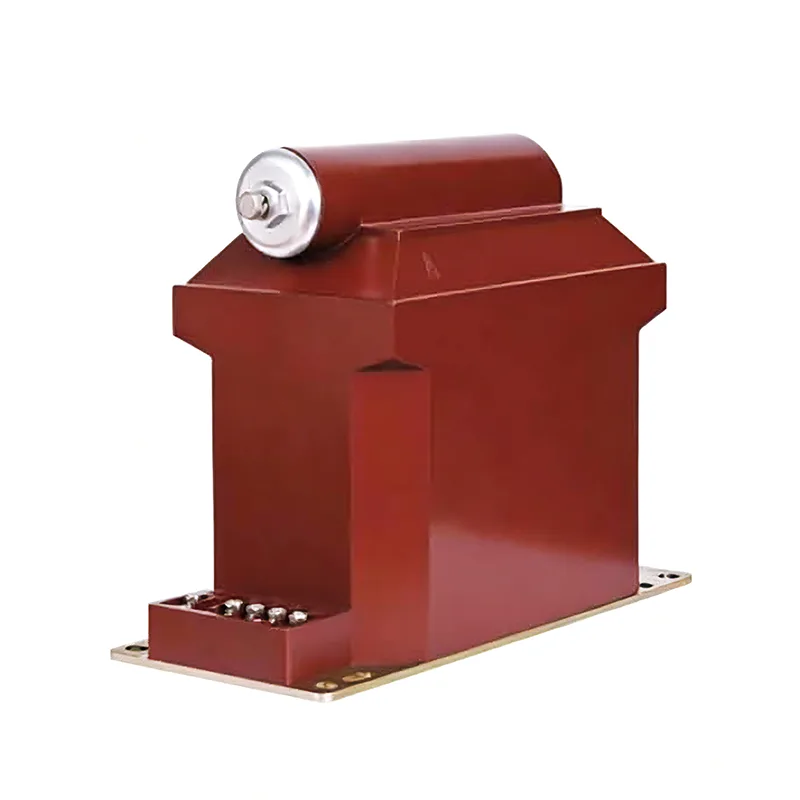

33 кВ кернеу трансформаторы

Youbian берік 33 кВ кернеу трансформаторы кернеу кернеуінің таралуын жақсарту үшін бастапқы және қайталама катушкалар үшін арнайы орау және экрандау әдістерін пайдаланады. Әрбір катушкалар қабаттар арасында жоғары диэлектрикті қамтамасыз ету үшін полиэфирлі пленкамен мұқият оқшауланған. Аяқталған орама құрылымын және қос сақиналы темір өзегін тірек жақтауына жинаңыз.

Сақтық шаралары

1. 1,33 кВ кернеу трансформаторы пайдалануға берілгенге дейін нормативтік құжаттарда көрсетілген тармақтарға сәйкес сынақтан және тексеруден өтуі керек. Мысалы, полярлықты өлшеу, қосылу тобы, оқшаулаудың шайқалуы, ядролық фазалардың реті және т.б.

2. Кернеу трансформаторының сымдары оның дұрыстығын қамтамасыз етуі керек. Бастапқы орамды сыналған тізбекке параллель қосу керек, ал екінші орамды жалғанған өлшеу құралының, релелік қорғаныс құрылғысының немесе автоматты құрылғының кернеу орамасына параллель қосу керек. Бұл ретте полярлықтың дұрыстығына назар аудару керек.

3. 33 кВ кернеу трансформаторының екінші жағына қосылған жүктеменің сыйымдылығы сәйкес болуы керек, ал кернеу трансформаторының екінші жағына қосылған жүктеме оның номиналды қуатынан аспауы керек, әйтпесе бұл трансформатордың қателігін арттырады және өлшеу дәлдігіне жетуді қиындатады.

4. Кернеуі 4,33 кВ трансформатордың қайталама жағында қысқа тұйықталуға жол берілмейді. Кернеу трансформаторының ішіндегі кедергінің аздығынан, егер қайталама тұйықталу қысқа тұйықталса, үлкен ток пайда болады, бұл екіншілік жабдықты зақымдайды және тіпті жеке қауіпсіздікке қауіп төндіреді. Кернеу трансформаторлары қайталама бүйірлік қысқа тұйықталудан туындаған зақымданудан қорғау үшін екінші жағында сақтандырғыштармен жабдықталуы мүмкін. Мүмкіндігінше, жоғары вольтты электр желісін трансформатордың жоғары вольтты орамындағы немесе сым сымдарындағы ақаулар салдарынан бастапқы жүйенің қауіпсіздігіне қауіп төндіретін қауіптен қорғау үшін бастапқы жағында сақтандырғыштарды орнату керек.

5. Өлшеу аспаптарымен және релемен жанасу кезінде адамдардың қауіпсіздігін қамтамасыз ету үшін кернеу трансформаторының қайталама орамында жерге қосу нүктесі болуы керек. Өйткені жерге қосудан кейін, бастапқы және қайталама орамдар арасындағы оқшаулау зақымдалған кезде, ол аспаптар мен реледегі жеке қауіпсіздікке қауіп төндіретін жоғары кернеудің алдын алады.

6. Кернеу трансформаторының екінші жағы қысқа тұйықталмауы керек.

Оқшаулау және қорғау үшін компонент автоматты түрде вакуумдық қысыммен гидрофобты циклоалифатты эпоксидті шайырға (HCEP) құйылады. HCEP материалы физикалық күшті сақтай отырып, доғаның тамаша траекториясына, озонға және ультракүлгінге төзімділікке ие. HCEP бетінің гидрофобты қасиеттері оның ылғалды, ылғалды немесе ластанған ортада жоғары сенімді жұмысын қамтамасыз етеді.

35 кВ тарату желілері, көмір шахталары, электр станциялары, темір жолдар және зауыттар үшін пайдалануға болады.

33 кВ кернеу трансформаторы IEC60044-2 стандартына қатаң сәйкес келеді; IEC 61869-1，3； ANSI/IEEE C57.13.

қолданба

Теміржол;Көмір шахталары;Электр есептегіші;Электр станциясы;Электр энергиясын есептегіш;Электр станциясы;Орта вольтты тарату құрылғылары;Мұнай және газ кәсіпорындары;Электр таратушы қорап;Электр тарату жүйесі;Ауа оқшаулағыш шкаф;Сақиналы желілік шкаф;Өлшеу құралы;Электр бюросы;Орташа кернеулі электр энергиясының сапасы анализаторы;Өнеркәсіптік кәсіпорындар;

ерекшелігі

Салмағы: 50 кг;

қызмет ету мерзімі: 30 жыл;

Материал: эпоксидті шайыр (HCEP);

Номиналды кернеу 36 кВ дейін;

Дәлдік деңгейі: 0,2 0,5 6P 3P;

33КВ 35КВ 36КВ ішкі қолдану;

Бір полюсті кернеу трансформаторының конструкциясы;

Шектеулі жылу шығысы (VA): 300VA/600VA;

Ақылға қонымды құрылым, берік құрылым;

Номиналды кернеу коэффициенті: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

200 кВ-қа дейінгі номиналды оқшаулаудың негізгі деңгейі (BIL);

Қысқа тұйықталуға және ыстыққа тамаша төзімділік;
